بررسی اجمالی محصول
گیره بالابر ورق فولادی افقی PDB یک ابزار بالابر حرفه ای است که به طور خاص برای بالا بردن افقی صفحات فولادی، فولاد شکل و سایر قطعات فلزی طراحی شده است. با استفاده از فن آوری آهنگری فولاد آلیاژی با مقاومت بالا و ساختار مکانیکی خود قفل، راه حل های ایمن و کارآمد برای جابجایی ورق فولادی افقی برای کاربردهایی مانند پردازش فولاد، کشتی سازی، مهندسی سازه های فولادی و لجستیک انبارداری ارائه می دهد که به عنوان یک ابزار اصلی پشتیبانی برای عملیات بلند کردن صنعتی عمل می کند.
نقاط قوت اصلی
1. مواد با استحکام بالا، با دوام و انعطاف پذیر
• بدنه فولاد آلیاژی فورج شده: به طور کامل از فولاد آلیاژی کم کربن با کیفیت بالا از طریق آهنگری یک تکه ساخته شده است، تحت فرآیندهای عملیات حرارتی دقیق، دستیابی به استحکام کششی بهینه و مقاومت در برابر ضربه. این تست بار استاتیک را با 2 برابر بار نامی گذرانده و نیازهای استفاده طولانی مدت برای برنامه های سنگین را برآورده می کند.
• پوشش ضد خوردگی و مقاوم در برابر سایش: فرآیند پخت در دمای بالا با طرح رنگ نارنجی و مشکی قابل توجه، جلوگیری از زنگ زدگی عالی، مقاومت در برابر خوردگی و مقاومت در برابر سایش برای افزایش طول عمر تجهیزات و کاهش هزینه های تعمیر و نگهداری.
2. طراحی خود قفل، ایمن و قابل اعتماد
• ساختار مکانیکی خود قفل شونده: فک ها با دندان های ضد لغزش به مکانیسم اهرمی متصل می شوند. هرچه بار در هنگام بلند کردن بیشتر باشد، نیروی گیره فک ها قوی تر می شود و به طور موثر خطر لغزش صفحه فولادی از منبع را از بین می برد و ایمنی عملیاتی را تضمین می کند.
• باز شدن گسترده با سازگاری قوی: باز شدن استاندارد فک بین 0 تا 40 میلی متر است که اکثر مشخصات ضخامت ورق فولادی معمولی را پوشش می دهد. بدون نیاز به جابجایی بین چندین مدل ثابت، تضمین حداکثر سازگاری.
• گواهینامه ایمنی بین المللی: کاملاً مطابق با استانداردهای بین المللی بالابر، با ضریب ایمنی ≥4:1، دارای گواهی CE، بار نامی به وضوح برچسب گذاری شده، و با رعایت مقررات ایمنی صنعتی جهانی ساخته شده است.
3. آسان برای کار، کارآمد و صرفه جویی در کار
• منطق عملیات مینیمالیستی: نیازی به اشکال زدایی پیچیده نیست - به سادگی فک ها را روی لبه ورق فولادی برای بلند کردن ببندید، به طور قابل توجهی دشواری عملیاتی را کاهش می دهد و راندمان کار را بهبود می بخشد.```.
• طراحی سبک و قابل حمل: ساختار جمع و جور، وزن بهینه، حمل و نصب آسان توسط یک نفر، مناسب برای سناریوهای مختلف مانند عملیات ثابت در کارگاه ها و کار در محل در مناطق ساخت و ساز.
• طراحی تعمیر و نگهداری آسان: صفحه دندان فک را می توان به صورت جداگانه بدون نیاز به تعویض کل فیکسچر تعویض کرد و این امر باعث کاهش هزینه های طولانی مدت استفاده و افزایش طول عمر تجهیزات می شود.
4. انطباق چند سناریو، همه کاره در کاربرد
• تطبیق هسته: بالا بردن افقی پروفیل های فلزی مانند صفحات فولادی، تیرهای H و تیرهای I.
• سازگاری انعطاف پذیر: قابل استفاده با جرثقیل ها، بالابرهای الکتریکی و تیرهای بالابر، پشتیبانی از عملیات گروهی 2 یا 4 واحدی برای دستیابی به بالا بردن متعادل صفحات فولادی با اندازه بزرگ.
• صنایع قابل اجرا: کارخانه های فرآوری فولاد، کارخانه های کشتی سازی، کارخانه های سازه های فولادی، لجستیک و انبارداری، مهندسی پل و غیره.
مشخصات فنی
| مدل | WLL (T) | باز شدن فک (میلی متر) | وزن (کیلوگرم) |
| PDB0.8 | 0.8 | 0-25 | 2.5 |
| PDB1 | 1 | 0-30 | 3.5 |
| PDB1.6. | 1.6 | 0-30 | 4 |
| PDB2 | 2 | 0-40 | 5 |
| PDB3.2 | 2 | 0-45 | 6 |
| PDB4 | 3.2 | 0-50 | 6.5 |
| PDB5 | 4 | 0-55 | 7.5 |
| PDB6 | 5 | 0-65 | 10.5 |
| PDB6(B) | 6 | 0-130 | 22 |
| PDB8 | 8 | 0-130 | 22 |
| PDB10 | 10 | 0-140 | 33 |
| PDB16 | 16 | 50-150 | 50 |
| PDB30 | 30 | 100-270 | 108 |
جزئیات
مناسب برای بلند کردن و حمل و نقل صفحات فولادی، ساخت و ساز و میله پروفیل در حالت افقی.
از فولاد کربنی با کیفیت بالا تولید می شود.
بارگیری با ضربه یا ضربه گیر.

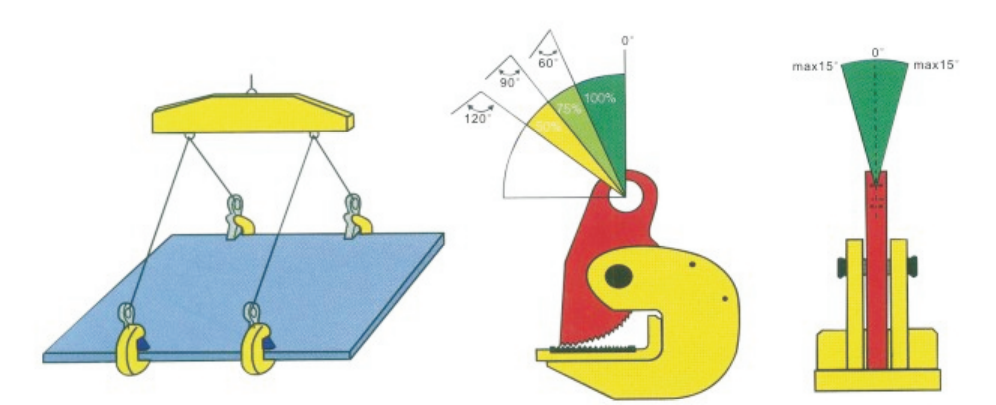

محدودیت بار کاری حداکثر باری است که گیره مجاز به تحمل آن در صورت استفاده جفت با زاویه بالابر 60 درجه است. در عملیات بلند کردن، گیره ها را می توان به صورت جفت یا چندتایی استفاده کرد.
 |  |
اقدامات احتیاطی برای استفاده
1. اضافه بار اکیدا ممنوع است و عملیات باید به شدت از بار نامی پیروی کند. بلند کردن صفحات فولادی خارج از محدوده باز شدن فک ها ممنوع است.
2. قبل از شروع تکالیف، باید صفحه دندان فک، محور پین، حلقه بالابر و سایر اجزا را بررسی کنید. در صورت وجود سایش، تغییر شکل، ترک خوردن و سایر شرایط، فوراً استفاده را متوقف کنید.
3. هنگام بلند کردن، صفحه فولادی باید در سطح نگه داشته شود و برای جلوگیری از خطرات ایمنی ناشی از نیروی ناهموار روی فیکسچر، بلند کردن آن به صورت مورب یا کج ممنوع است.
هنگام استفاده به صورت گروهی، لازم است اطمینان حاصل شود که اتصالات به طور متقارن چیده شده اند تا اطمینان حاصل شود که صفحات فولادی متعادل هستند و از کج شدن و لغزش جلوگیری می کنند.
5. به طور منظم قطعات متحرک مانند شفت ها را روغن کاری و نگهداری کنید، آنها را در محیط خشک و تهویه نگهداری کنید و از خوردگی جلوگیری کنید.
بسته بندی و خدمات پس از فروش
بسته بندی استاندارد: بسته بندی جعبه های چوبی.
خدمات سفارشی: پشتیبانی از مشخصات ویژه، نقاشی سفارشی، تولید OEM و رفع نیازهای سفارشات عمده برای تجارت خارجی.
