چاک باز در مقابل پاناما چاک در مقابل چاک غلتکی: نحوه انتخاب چاک مناسب

انتخاب مناسب چاک دریایی یک تصمیم کوچک و مناسب برای عرشه نیست. در عملیات پهلوگیری واقعی، چاک بر نحوه هدایت خط، میزان اصطکاک ایجاد شده، میزان ایمن انتقال بار و اینکه کشتی چگونه می تواند به راحتی پهلو بگیرد یا ایمن شود، تأثیر می گذارد. چاک‌ها اتصالات کنترلی اصلی هستند که برای هدایت لنگر و طناب‌های بکسل از داخل به بیرون از کشتی استفاده می‌شوند و انواع مختلف چاک برای اولویت‌های عملیاتی مختلف طراحی شده‌اند. سایت خود شما قبلاً خاطرنشان کرده است که انواع باز، بسته، پاناما و غلتکی هر کدام نقش های متفاوتی در حمل و نقل خط و ایمنی کشتی دارند.

برای خریداران، کارخانه‌های کشتی‌سازی و پیمانکاران دریایی، مشکل این است که این محصولات می‌توانند در یک کاتالوگ مشابه به نظر برسند در حالی که در استفاده کاملاً متفاوت عمل می‌کنند. یک چاک باز ، یک چاک پاناما ، و یک چاک غلتکی همه خطوط پهلوگیری را هدایت می کنند، اما برای موقعیت های یکسان انتخاب نمی شوند. انتخاب مناسب به حرکت خط، ترتیب اسکله، اندازه کشتی، ملاحظات مربوط به سایش طناب و اینکه آیا پروژه باید استانداردهای خاصی مانند الزامات مربوط به کانال پاناما یا الزامات ISO/JIS/DIN را برآورده کند، بستگی دارد.

در این راهنما، ما سه نوع چاک را از منظر انتخاب عملی مقایسه می‌کنیم و توضیح می‌دهیم که چگونه خریداران می‌توانند گزینه مناسب‌تری را برای پروژه خود انتخاب کنند.

چرا انتخاب چاک در سیستم های پهلوگیری اهمیت دارد؟

چاک چیزی بیش از یک دهانه فلزی روی عرشه یا سنگر است. مسیر خط پهلوگیری را کنترل می کند و بر نحوه رفتار خط تحت بار تأثیر می گذارد. اگر خط ضعیف هدایت شود، اصطکاک می تواند افزایش یابد، سایش می تواند تسریع شود، و ممکن است خط به طور تمیز به بولارد، بیت یا وینچ منتهی نشود. در شرایط سخت اسکله، نوع نادرست چاک می‌تواند کارآمدی حمل و نقل را کاهش دهد و استرس را هم بر روی طناب و هم به آرایش عرشه افزایش دهد.

به همین دلیل است که انتخاب چاک باید با شرایط عملیاتی شروع شود تا ظاهر محصول. خریداران باید بپرسند که این خط از کجا وارد یا خارج می شود، آیا زاویه خط در طول استفاده تغییر می کند، آیا کشتی ممکن است در اسکله با حرکت پویا مواجه شود یا خیر، و اینکه آیا مشخصات به یک شکل چاک استاندارد مانند چاک پاناما نیاز دارد یا خیر.

چاک باز چیست؟

چاک باز یک اتصالات هدایت خط دریایی با طراحی گلوگاه باز است که به طناب‌های پهلوگیری اجازه می‌دهد آزادانه‌تر از چاک‌های بسته عبور کنند. در عمل، خریداران اغلب از چاک‌های باز استفاده می‌کنند که در آن راحتی حمل و نقل خط و ورودی/خروجی آسان‌تر مهم است. محتوای موجود شما در حال حاضر قلاب‌های باز را در میان انواع استاندارد شاک‌های کشتی که برای هدایت و ایمن‌سازی خطوط استفاده می‌شوند، گروه‌بندی می‌کند، و تامین‌کنندگان معمولاً آنها را از طرح‌های محصورتر یا خاص کانال متمایز می‌کنند.

به دلیل هندسه بازتر، این نوع می تواند در جایی که مسیر خط محدودیت کمتری داشته باشد یا در جاهایی که اپراتور می خواهد در حین عملیات پهلوگیری راحت تر کار کند، کاربردی باشد. با این حال، شکل بازتر همچنین به این معنی است که خریداران باید توجه زیادی به این موضوع داشته باشند که آیا زاویه سرب و رفتار طناب مورد انتظار برای آن طراحی مناسب است یا خیر.

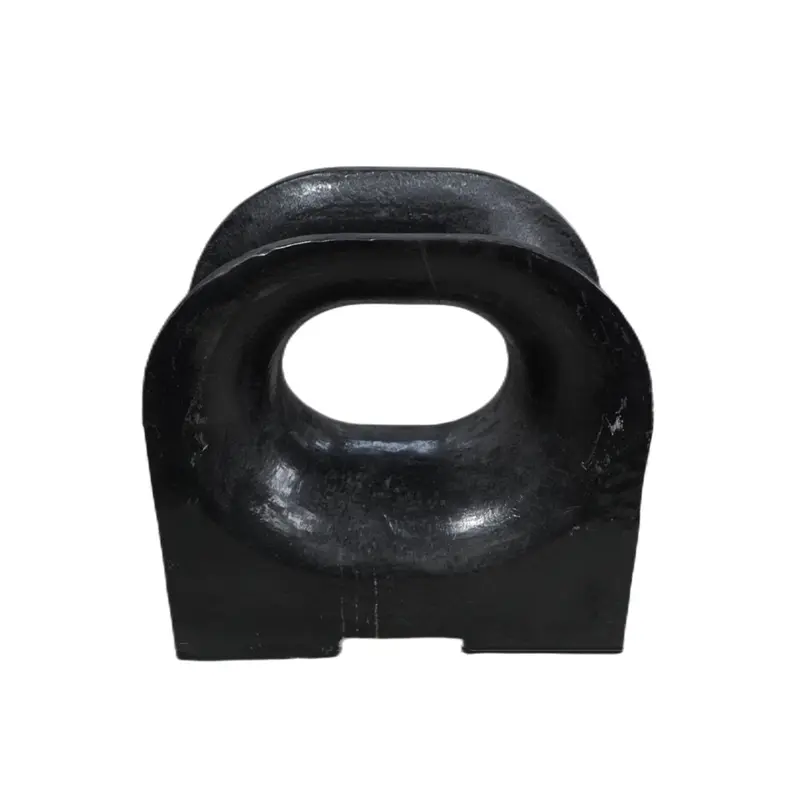

چاک پاناما چیست؟

چاک پاناما یک اتصالات پهلوگیری تخصصی است که برای جابجایی ایمن خطوط در کشتی های بزرگ و برای انطباق با الزامات مربوط به کانال پاناما طراحی شده است. ISO چاک‌های پاناما را تحت استاندارد ISO 13728 شناسایی می‌کند و استاندارد بیان می‌کند که این چاک‌ها برای کشتی‌هایی در نظر گرفته شده‌اند که از قفل کانال پاناما عبور می‌کنند، جایی که کشتی‌ها معمولاً توسط لوکوموتیوهایی با استفاده از سیم‌های بکسل فولادی و توسط قایق‌های یدک‌کش کمک می‌کنند. وب سایت شما همچنین محصولات پاناما را برای مهندسی اقیانوس و کاربردهای کشتی ارائه می دهد.

در شرایط خرید، این بدان معناست که چاک پاناما فقط یک جایگزین عمومی برای هر چاک دیگری نیست. معمولاً زمانی انتخاب می‌شود که نوع کشتی، مسیر یا مشخصات پروژه به ترتیبات لنگر/بکسل سازگار با کانال نیاز داشته باشد یا زمانی که خریدار بر اساس الزامات تجهیزات عرشه مبتنی بر ISO/JIS/DIN کار می‌کند. تأمین‌کنندگان همچنین معمولاً شاخک‌های پانامایی را که روی عرشه و بر روی سنگر نصب می‌شوند، در این استانداردها تشخیص می‌دهند.

چاک غلتکی چیست؟

یک غلتک غلتکی دارای یک یا چند غلتک است تا به خط پهلوگیری کمک کند تا نرم‌تر حرکت کند و اصطکاک را در حین جابجایی خط کاهش دهد. منابع متعدد تجهیزات دریایی، قلاب های غلتکی را به عنوان اتصالاتی توصیف می کنند که سایش طناب را کاهش می دهد و حرکت نرم تر را امکان پذیر می کند، به خصوص در جاهایی که خطوط طولانی، بارهای سنگین یا در معرض حرکت در هنگام پهلوگیری هستند. کاتالوگ محصول شما همچنین شامل محصولات سبک غلتکی و غلتکی Fairlead است که نشان می‌دهد این عملکرد کنترل اصطکاک در حال حاضر بخشی از محصول شماست.

این باعث می‌شود که گیره‌های غلتکی در جاهایی که زاویه خط در حین کار تغییر می‌کند یا حرکت جزر و مد، موج یا اسکله باعث می‌شود که خط بر خلاف اتصالات کار کند، بسیار مفید است. در این شرایط، غلتک به حرکت خط با مالش کمتر نسبت به یک سطح ثابت کمک می کند.

تفاوت های کلیدی در یک نگاه

تفاوت عملی فقط در شکل نیست. این است که چگونه چاک طناب را تحت شرایط عملیاتی واقعی مدیریت می کند. چاک‌های باز بر باز بودن حمل‌ونقل تأکید دارند، چاک‌های پاناما بر هدایت ایمن مبتنی بر استاندارد تأکید می‌کنند و چاک‌های غلتکی بر حرکت نرم‌تر طناب و کاهش سایش تأکید دارند.

تفاوت های کلیدی در جابجایی طناب و کنترل اصطکاک

بزرگترین تفاوت عملیاتی بین این سه گزینه نحوه مدیریت تماس طناب است.

یک چاک باز معمولاً به اپراتور یک مسیر سرب ساده تر و بازتر می دهد، اما طناب همچنان روی یک سطح ثابت قرار دارد. یک چاک پاناما همچنین خط را از طریق یک دهانه مشخص هدایت می کند، معمولاً با هندسه محصور کنترل شده تری که برای استفاده سنگین و استاندارد در نظر گرفته شده است. در مقابل، یک چاک غلتکی به طور خاص برای کاهش اصطکاک با اجازه دادن به طناب برای حرکت روی غلتک‌ها به جای یک سطح تماس ثابت فولادی در نظر گرفته شده است. تامین کنندگان و مراجع فنی به طور مداوم چاک های غلتکی را در مواردی که کاهش سایش طناب و حرکت نرم تر اهمیت دارد، مناسب توصیف می کنند.

با این حال، خریداران نباید تصور کنند که 'غلتک' همیشه در هر شرایطی بهتر است. نوع طناب، زاویه سرب، حرکت خط و شرایط اسکله همه مهم هستند. حتی سازندگان طناب خاطرنشان می کنند که انتخاب بین اتصالات طناب بسته و غلتکی به رفتار و کاربرد طناب بستگی دارد، نه فقط به این ایده که قطعات متحرک به طور خودکار تمام مشکلات سایش را حل می کنند.

کدام چاک برای کدام کشتی یا شرایط اسکله مناسب است؟

بهترین نوع چاک بستگی زیادی به نحوه پهلوگیری کشتی و محل عبور خط دارد.

به عبارت دیگر، خریداران باید ابتدا بر اساس شرایط عملیاتی و در مرحله دوم نام کاتالوگ را انتخاب کنند. چاک پاناما ممکن است پاسخ درستی باشد زیرا پروژه به آن نیاز دارد. شاک غلتکی ممکن است پاسخ درستی باشد زیرا مسیر طناب حرکت می کند و اصطکاک یک نگرانی جدی است. یک چاک باز ممکن است کاربردی ترین راه حل باشد که در آن جابجایی خط ساده است و هندسه باز ساده تر به خوبی کار می کند.

نقاط استاندارد و مشخصات که خریداران باید بررسی کنند

برای اتصالات عرشه دریایی، استانداردها اهمیت دارند زیرا مشخصات پروژه اغلب نه تنها اندازه، بلکه شکل، روش نصب و شرایط کاری مورد انتظار را نیز مشخص می‌کند. برای چاک های پاناما ، مهم ترین مرجع ISO 13728 است که به طور خاص چاک های پاناما را برای کشتی هایی که از کانال پاناما استفاده می کنند را پوشش می دهد. مراجع بازار همچنین نشان می‌دهد که خریداران معمولاً استانداردهای ISO، JIS، DIN و NS را هنگام انتخاب چاک‌های پهلوگیری، به‌ویژه برای کشتی‌هایی که بر اساس انتظارات منطقه‌ای یا کلاسی متفاوت ساخته شده‌اند، مقایسه می‌کنند.

قبل از سفارش، خریداران باید بررسی کنند:

• آیا مشخصات پروژه یک استاندارد مورد نیاز را نام می برد یا خیر

• خواه روی عرشه نصب شده باشد یا روی سنگر

• بار کار ایمن یا شرایط طناب/سیم بکسل مورد نیاز

• اندازه طناب و نوع خط

• موقعیت نصب و زاویه سرب

• الزامات مواد و حفاظت در برابر خوردگی

• انتظارات تایید کلاس یا مالک در صورت لزوم

این امر به ویژه برای چاک های پاناما مهم است، زیرا انطباق مرتبط با کانال و انطباق استاندارد می تواند یک نیاز واقعی پروژه باشد تا یک اولویت.

اشتباهات رایج هنگام انتخاب چاک های دریایی

یکی از اشتباهات رایج انتخاب تنها از روی ظاهر است. چاک هایی که در عکس ها شبیه به هم به نظر می رسند ممکن است با خطوط لنگر متحرک کاملاً متفاوت رفتار کنند. دیگری نادیده گرفتن مسیر طناب واقعی است. اتصالاتی که روی سرب مستقیم کار می کند ممکن است در جایی که خط تغییر جهت می دهد یا تحت حرکت کار می کند ضعیف عمل کند.

اشتباه سوم این است که یک چاک غلتکی را با یک غلتکی fairlead اشتباه می گیریم یا فرض می کنیم که آنها کاملاً قابل تعویض هستند. ارجاعات صنعت به طور منظم شاخک ها را از Fairleads جدا می کنند، زیرا اگرچه هر دو خط راهنما، Fairleads به طور خاص با تغییر جهت خطوط و کاهش اصطکاک مرتبط هستند، در حالی که چاک ها هنوز هم اتصالات پهلوگیری متمایز با نقش های طراحی خاص خود هستند. از آنجایی که سایت شما دارای محصولات مرتبط با کاسه و غلتکی است، این تمایز به ویژه ارزش آن را دارد که در محتوای شما مشخص شود.

اشتباه چهارم عدم بررسی استانداردها است. اگر یک شناور یا مشخصات مالک به شاک پاناما یا یک خانواده استاندارد خاص نیاز دارد، انتخاب یک چاک باز عمومی صرفاً به دلیل ارزان‌تر بودن می‌تواند بعداً مشکلاتی در انطباق یا طراحی ایجاد کند.

خریداران چگونه باید تصمیم نهایی را بگیرند

بهترین راه برای انتخاب بین چاک پاناما , باز و چاک غلتکی این است که با سناریوی پهلوگیری واقعی شروع کنید:

• آیا مسیر خط ساده است یا پویا؟

• آیا کاهش اصطکاک یک نگرانی عمده است؟

• آیا مشخصات پروژه نیاز به اتصالات منطبق با پاناما دارد؟

• آیا کشتی با عبور از کانال، بکسل سنگین یا حرکت اسکله پویا مواجه خواهد شد؟

• موقعیت نصب روی عرشه یا سنگر است؟

اگر پروژه استاندارد محور یا مرتبط با کانال باشد، پاسخ اغلب به یک چاک پاناما اشاره دارد . اگر حرکت طناب و سایش نگرانی بزرگ‌تر باشد، یک چاک غلتکی اغلب مناسب‌تر است. اگر خط لوله مستقیم باشد و خریدار یک اتصالات همه منظوره عملی بخواهد، یک چاک باز ممکن است انتخاب بهتری باشد.

افکار نهایی

هنگام مقایسه چاک باز در مقابل چاک پاناما در مقابل چاک غلتکی ، انتخاب درست این نیست که به طور کلی کدام اتصال 'بهترین' است. در مورد اینکه کدام یک به بهترین وجه با رفتار طناب، شرایط اسکله، نیاز کشتی و محیط مشخصات پروژه مطابقت دارد. چاک ها اتصالات لنگری ضروری هستند و نقش آنها در هدایت خط، کنترل اصطکاک و عملکرد ایمن نباید به عنوان یک جزئیات جزئی تلقی شود.

برای خریداران، فرآیند انتخاب بهتر با سه سوال شروع می شود:
خط چه کاری انجام می دهد؟ پروژه به چه استانداردی نیاز دارد؟ چه شرایط عملیاتی بیشترین خطر را ایجاد می کند؟
هنگامی که آن ها شفاف شدند، تصمیم گیری در مورد اینکه آیا چاک باز، چاک پاناما یا چاک غلتکی راه حل مناسب تری است، بسیار آسان تر می شود.
