در DF-450 گنبد انبساط آب افزایش یافته است به یک چالش تخصصی در مهندسی دریایی می پردازد: دسترسی به جبران فشار به سیستم های سیال بسته.
| مقدار: | |
|---|---|
DF-450-3624

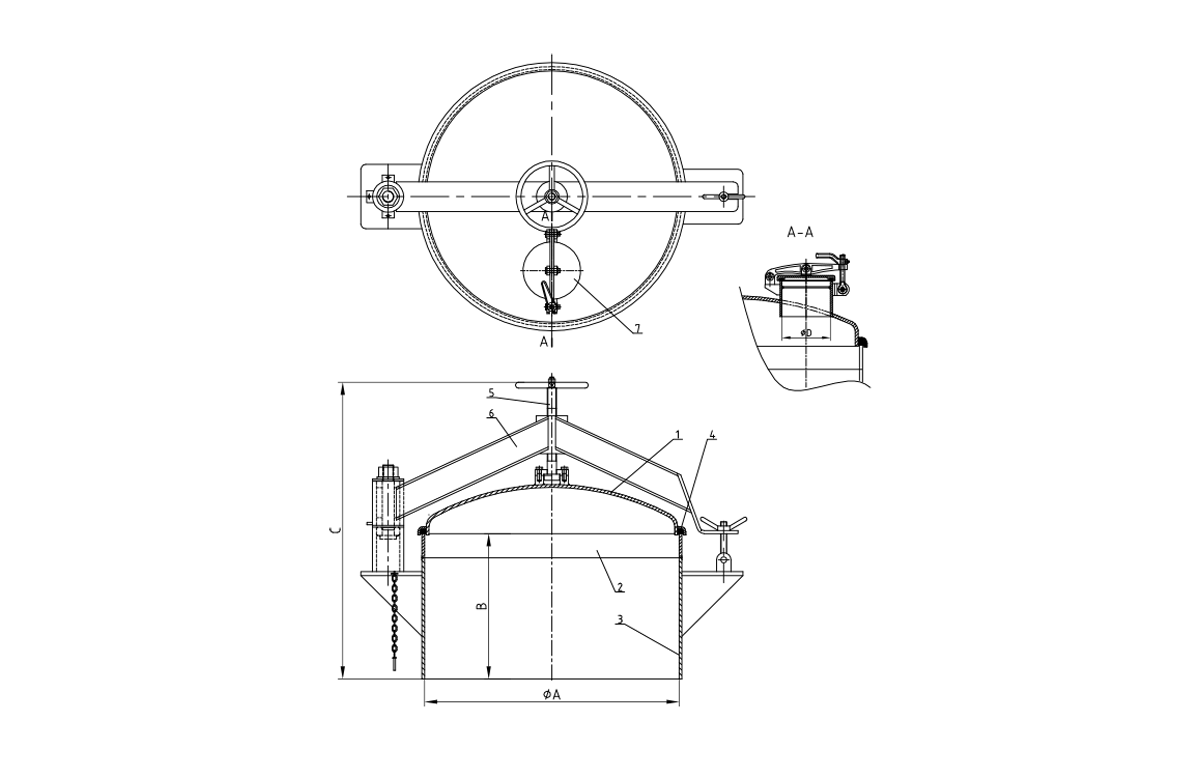

DF-450-3026/3624/4224 گنبد انبساط آب افزایش یافته
مدل شماره. | φa | B | C | φd | Wt. (پوند) |
| DF-450-3026 | 30 ' | 26 ' | 50 ' | 8 ' | 750 |
| DF-450-3624 | 36 ' | 24 ' | 48 1/2 ' | 8 ' | 860 |
| DF-450-4224 | 42 ' | 24 ' | 49 ' | 8 ' | 950 |
| نه | نام و مشخصات | qty | مادی |
| 1 | مونتاژ پوشش | 1 | STEEL |
| 2 | حلقه روکش فوقانی | 1 | ضد زنگ |
| 3 | مونتاژ | 1 | STEEL |
| 4 | گودال | 1 | نئوپرن |
| 5 | شافت مرکزی | 1 | ضد زنگ |
| 6 | بازوی چرخان I-Beam | 1 | STEEL |
| 7 | 8 'دریچه Ullage | 1 | مجمع |
آزمایش نشت: فشار 0.04MPa
سایر موارد اضافی اختیاری عبارتند از: گالوانیزه گرم ، ساخت و ساز از جنس استنلس استیل و ارتفاعات سفارشی
از آنجا که کشتی ها نیاز به دسترسی قابل اعتماد به مخازن ، خطوط لوله و مخازن دارند که انبساط حرارتی و انقباض را تجربه می کنند ، این گنبد یکپارچگی ضد آب را با اسکان حرکت پویا ترکیب می کند. با اندازه گیری قطر 24 اینچ با مشخصات 12 اینچ ، DF-450 برای کنترل تغییرات حجمی در سیستم های محصور و ضمن حفظ یک مهر و موم ایمن در برابر نفوذ آب ، مهندسی شده است. طراحی قوی آن باعث می شود که آن را برای ذخیره سوخت ، مخازن بالاست و سیستم های آب آشامیدنی در کشتی های تجاری و نظامی مناسب کند.
گنبد شامل یک بخش قابل انعطاف است که حداکثر 2 اینچ حرکت محوری ناشی از انبساط حرارتی یا نوسانات فشار در سیستم متصل را در خود جای داده است. این قابلیت حرکت از استرس روی دیواره های مخزن و اتصالات لوله کشی که می تواند منجر به نشت یا آسیب ساختاری شود ، جلوگیری می کند. برای جلوگیری از فشار بیش از حد تحت فشار ، این زنگ ها با مش سیم مقاوم در برابر خوردگی تقویت می شوند.
یک سیستم دوگانه یک واشر نئوپرن با روکش PTFE اولیه را با یک حلقه O ثانویه ترکیب می کند تا از یکپارچگی ضد آب حتی در طول حرکت اطمینان حاصل کند. فلنج فشرده سازی دارای یک سطح دندانه دار است که تحت فشار به داخل مواد واشر حفر می شود و یک مانع امن در برابر ورود آب ایجاد می کند. آزمایش تأیید می کند که مهر و موم یکپارچگی را در فشارهای حداکثر 5 دیفرانسیل psi بین محیط های داخلی و خارجی حفظ می کند.
بدنه گنبد از فولاد کربن 10 سنج با یک صفحه بالا تقویت شده قادر به پشتیبانی از بارهای عرشه تا 400 پوند ساخته شده است. فلنج پایه شامل سوراخ های نصب شده از پیش حفر شده با واشر بزرگ برای توزیع بارها در سطح نصب است. تمام اجزای ساختاری یک پوشش اپوکسی درجه یک دریایی را برای مقاومت در برابر خوردگی در محیط های غوطه وری یا پراکندگی بالا دریافت می کنند.
گنبدهای انبساط ، تغییرات حجمی در سیستم های سیال بسته ناشی از تغییرات دما ، نوسانات فشار و عملیات پر کردن/تخلیه را در خود جای می دهند. آنها از ایجاد فشار و تشکیل خلاء جلوگیری می کنند که می تواند به مخازن ، لوله ها یا اتصالات آسیب برساند ، در حالی که دسترسی به آب برای بازرسی و نگهداری را فراهم می کند.
Bellows تقویت شده دارای پیچیدگی هایی است که ضمن حفظ فشرده سازی ثابت در واشرهای آب بندی ، برای انعطاف پذیری طراحی شده است. پوشش PTFE اصطکاک را در حین حرکت کاهش می دهد و از چسبندگی واشر جلوگیری می کند و از عملکرد آب بندی مداوم از طریق هزاران چرخه گسترش اطمینان می یابد.
پیکربندی استاندارد با روغن سوخت ، دیزل ، آب شیرین و آب شور سازگار است . برای کاربردهای شیمیایی ، واشرهای ویتون اختیاری و روکش های تخصصی برای کنترل مواد تهاجمی مانند اسیدها ، قلیایی ها و حلال های هیدروکربن در دسترس هستند.
زنگ ها و مهر و موم ها باید سالانه برای علائم ترک خوردگی یا تخریب مورد بازرسی قرار گیرند. مکانیسم حرکت نیازی به روغن کاری ندارد ، زیرا پوشش PTFE خواص خودآزمایی را فراهم می کند. در برنامه های چرخه بالا ، هر 5 سال یک بار تعویض مهر و موم کامل توصیه می شود.
بله ، DF-450 در هنگام نصب صحیح با کیت فلنج آب عمیق اختیاری ، برای نصب های فوق و غوطه وری تا حداکثر عمق 30 فوت (10 متر) طراحی شده است. طراحی ساختاری ضمن حفظ قابلیت جبران فشار داخلی ، در این عمق در برابر فشار هیدرواستاتیک خارجی مقاومت می کند.
