DF-464-5
HEE

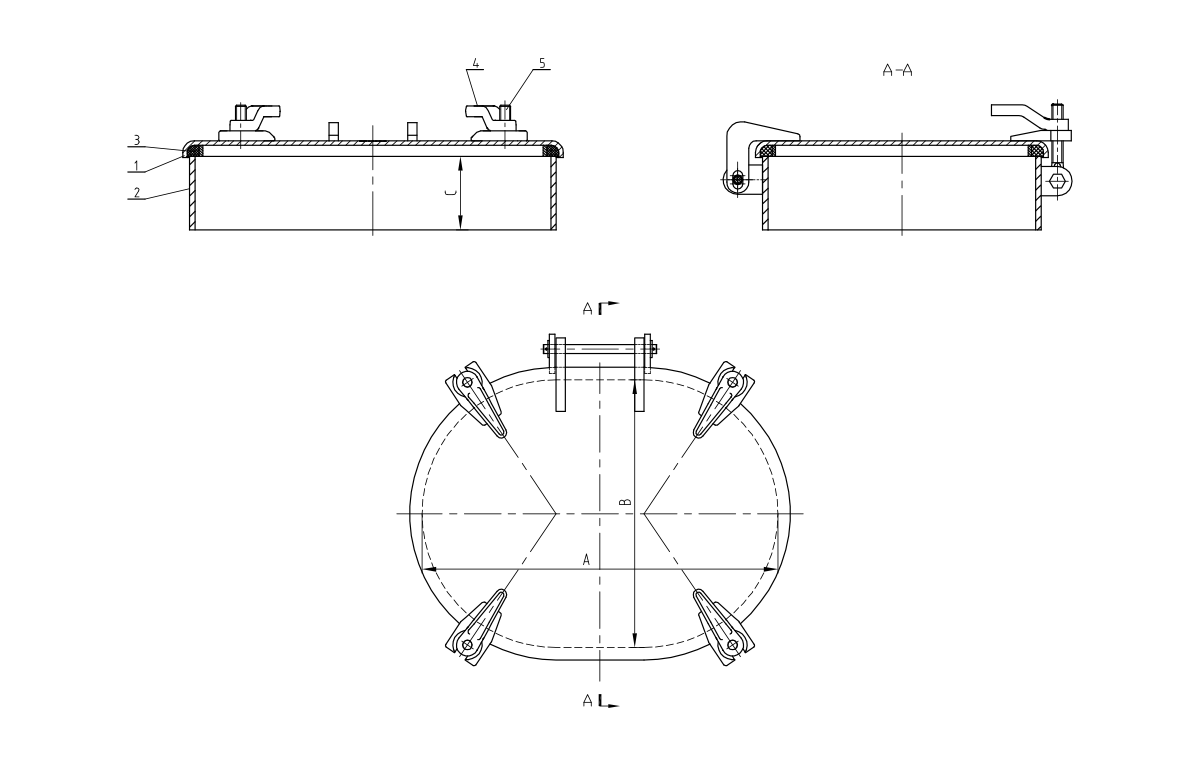

DF-464-5/DF-174-5 4 سگ بلند شده
مدل شماره. | A | B | C | Wt. (پوند) |
| DF-464-5 | 24 1/4 ' | 18 1/4 ' | 5 ' | 112 |
| DF-174-5 | 23 ' | 15 ' | 5 ' | 95 |
| نه | نام و مشخصات | qty | مادی |
| 1 | پوشش | 1 | STEEL |
| 2 | چاشنی | 1 | STEEL |
| 3 | گودال | 1 | نئوپرن |
| 4 | دسته سگ | 4 | چدن |
| 5 | پیچ | 4 | برنز |
دریچه دریایی 4-Dog افزایش یافته ، یک راه حل متعادل برای نیازهای دسترسی دریایی ارائه می دهد و عملکرد آب بندی قابل اعتماد را با عملکرد ساده ترکیب می کند. از آنجا که کشتی های متوسط به دنبال تجهیزات هستند که عملکرد و مقرون به صرفه بودن را متعادل می کند ، این دریچه به عنوان اصلی در ماهیگیری تجاری ، قایق های کاری و کشتی های گشت ساحلی تبدیل شده است. با اندازه استاندارد باز 16 × 16 اینچ و وزن 120 پوند ، ضمن حفظ یکپارچگی ضد آب در شرایط متوسط دریا ، دسترسی کافی برای پرسنل تعمیر و نگهداری فراهم می کند. سیستم بسته بندی چهار سگ یک سازش عملی بین سادگی قفل های کمتری و آب بندی پیشرفته سیستم های پیچیده تر ارائه می دهد.
چهار سگ فولادی ضد زنگ قابل تنظیم در فواصل 90 درجه در اطراف محیط دریچه قرار می گیرند و از توزیع فشار متعادل در سطح آب بندی اطمینان می دهند. هر سگ دارای تنظیم دقیق رشته برای جبران بی نظمی های عرشه است که یک نشانگر قابل مشاهده نشان دهنده درگیری مناسب است. این طراحی متقارن حتی به عنوان انعطاف پذیری کشتی در حین کار ، فشرده سازی مداوم را تضمین می کند.
پوشش دریچه ای یک قاب فولادی را با یک پنل پلیمری تقویت شده کامپوزیت ترکیب می کند و ضمن حفظ یکپارچگی ساختاری ، 25 ٪ وزن را در مقایسه با طرح های تمام فولادی کاهش می دهد. سطح کامپوزیت در برابر تخریب اشعه ماوراء بنفش و قرار گرفتن در معرض شیمیایی مقاومت می کند ، در حالی که قاب فولادی نقاط ضمیمه ایمن را برای مکانیسم چسباندن و مونتاژ لولا فراهم می کند. این ساخت و ساز ترکیبی نیازهای نگهداری را در محیط های سخت به حداقل می رساند.
مجهز به یک دسته ارگونومیک بزرگ و سیستم اهرم یکپارچه ، دریچه ای را می توان با حداقل تلاش ، حتی در شرایط سرد با دستهای دستکش نیز کار کرد. مشخصات بلند شده 3 اینچ از ترخیص کالا از گمرک بالای عرشه را فراهم می کند و در هنگام ایجاد لب محافظ در برابر رواناب آب ، دسترسی آسان را تسهیل می کند. تمام مؤلفه های عملیاتی برای نگهداری و جایگزینی بدون ابزار طراحی شده اند.
سیستم چهار سگ توزیع فشار بهتری نسبت به طرح های 3 سگ فراهم می کند در حالی که ساده تر از مدل های 6-DOG باقی می ماند و تعادل بهینه از عملکرد آب بندی و راندمان عملیاتی را ارائه می دهد. این پیکربندی به ویژه برای دهانه های متوسط که در آن فشرده سازی یکنواخت ضروری است اما قفل پیچیده لازم نیست ، مؤثر است.
دریچه دریایی 4-Dog افزایش یافته ، یکپارچگی ضد آب را در فشارهای هیدرواستاتیک تا 3 psi حفظ می کند ، مناسب برای بیشتر کاربردهای عرشه و بدنه در کشتی های ساحلی و دریایی که در شرایط 5 وضعیت دریا کار می کنند.
بله ، سیستم قفل کردن شامل یک مکانیسم قفل دو طرفه است که امکان بسته شدن ایمن از هر دو طرف دریچه را فراهم می کند. این ویژگی بدون در نظر گرفتن نیاز به دسترسی جانبی ، ایمنی را افزایش می دهد.
مهر و موم اولیه شامل یک واشر لاستیکی نیتریل برای درجه حرارت از 30 درجه سانتیگراد تا 100 درجه سانتیگراد است که مقاومت بسیار خوبی در برابر روغن ، سوخت و قرار گرفتن در معرض آب ایجاد می کند. واشرهای EPDM اختیاری برای برنامه های کاربردی که نیاز به مقاومت شیمیایی افزایش یافته یا تحمل دمای وسیع تری دارند در دسترس هستند.
پوشش کامپوزیت تقویت شده در برابر بارهای باد تا 100 گره مقاومت می کند ، در حالی که سیستم اتصال ایمن از باز شدن تصادفی در دریاهای سنگین جلوگیری می کند. کانال زهکشی در اطراف محیط ، آب را از سطح آب بندی دور می کند و حتی در هنگام بارندگی شدید یا شستشوی عرشه ، یکپارچگی را حفظ می کند.
