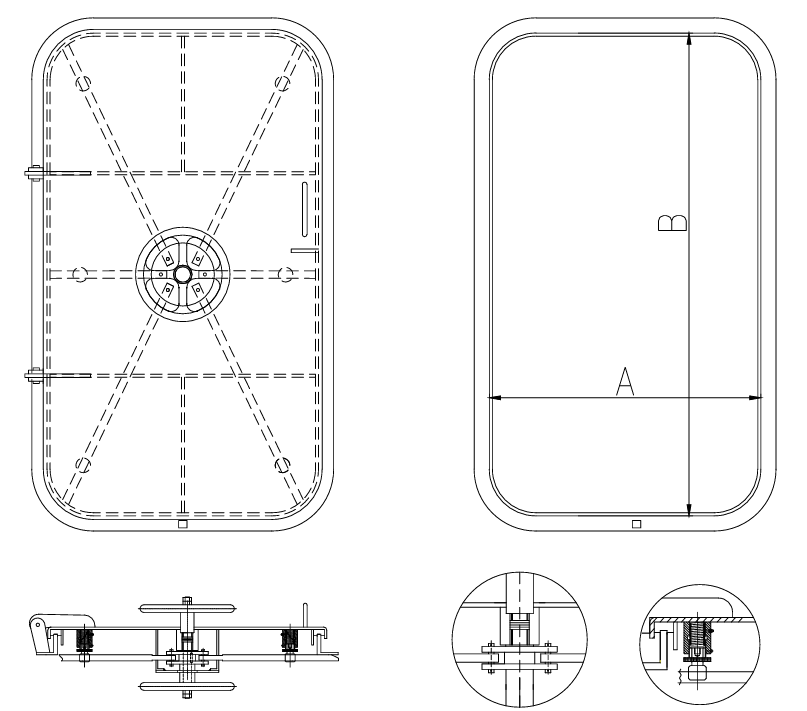

DF-610
HEE
بازیگری سریع درب ضد آب
| خیر | نام و مشخصات | مواد |
| 1 | مونتاژ پانل درب | STEEL |
| 2 | مونتاژ پیش رو | STEEL |
| 3 | بازوی سگ | ضد زنگ |
| 4 | میله سفت کننده | ضد زنگ |
| 5 | مونتاژ پین لولا | ضد زنگ |
| 6 | مونتاژ چرخ دستی | ضد زنگ |
| 7 | شفت مرکزی | ضد زنگ |
| 8 | مهره مربا | نئوپرن |
| 9 | مجموعه راهنمای چرخشی | نایلون |
| 10 | واشر درب | ضد زنگ |
| 11 | چنگ زدن به همدل | STEEL |
| 12 | قفل HASP | STEEL |
| 13 | لنگه مرکزی درب | STEEL |
| 14 | بوشینگ | نایلون |
| 15 | بسته بندی | گرافیت |
| 16 | پین بازوی سگ | STEEL |
| 17 | مونتاژ بلوک چرخان | STEEL |
| 18 | دکمه تنظیم | STEEL |
| 19 | راهنمای چرخش | BARSS |
| 20 | اتصالات گریس | ضد زنگ |
| 21 | فنر راهنمای چرخشی | ضد زنگ |
| جدول مشخصات درب ضد آب با عملکرد سریع دست راست | |||||||
| شماره مدل | اندازه | A | B | CUT-OUT DIMS | وزن | ||
| A | B | شعاع | LBS. | ||||
| DF-610-2460 | 24×60 | 24' | 60' | 27' | 63 ' | 11' | 437 |
| DF-610-2472 | 24×72 | 24' | 72' | 27' | 75 ' | 11' | 451 |
| DF-610-2866 | 28×66 | 28' | 66' | 31' | 69' | 11' | 448 |
| DF-610-2872 | 28×72 | 28' | 72' | 31' | 75 ' | 11' | 526 |
| DF-610-3054 | 30×54 | 30' | 54' | 33 ' | 57' | 11' | 433 |
| DF-610-3060 | 30×60 | 30' | 60' | 33 ' | 63 ' | 11' | 480 |
| DF-610-3072 | 30×72 | 30' | 72' | 33 ' | 75 ' | 11' | 500 |
| DF-610-3666 | 36×66 | 36' | 66' | 39' | 69' | 11' | 535 |
| DF-610-3672 | 36×72 | 36' | 72' | 39' | 75 ' | 11' | 579 |
| ترک کرد جدول مشخصات درب ضد آب با عملکرد سریع دستی | |||||||
| شماره مدل | اندازه | A | B | CUT-OUT DIMS | وزن | ||
| A | B | شعاع | LBS. | ||||
| DF-610-2460 | 24×60 | 24' | 60' | 27' | 63 ' | 11' | 437 |
| DF-610-2472 | 24×72 | 24' | 72' | 27' | 75 ' | 11' | 451 |
| DF-610-2866 | 28×66 | 28' | 66' | 31' | 69' | 11' | 448 |
| DF-610-2872 | 28×72 | 28' | 72' | 31' | 75 ' | 11' | 526 |
| DF-610-3054 | 30×54 | 30' | 54' | 33 ' | 57' | 11' | 433 |
| DF-610-3060 | 30×60 | 30 ' | 60' | 33 ' | 63 ' | 11' | 480 |
| DF-610-3072 | 30×72 | 30 ' | 72' | 33 ' | 75 ' | 11' | 500 |
| DF-610-3666 | 36×66 | 36' | 66' | 39 ' | 69' | 11' | 535 |
| DF-610-3672 | 36×72 | 36' | 72' | 39' | 75 ' | 11' | 579 |
